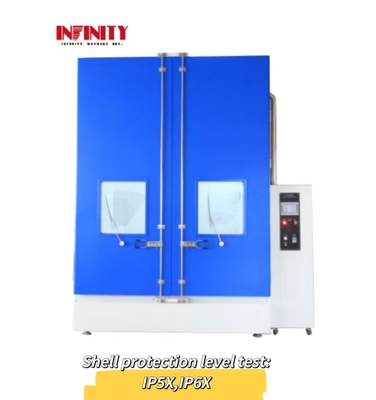

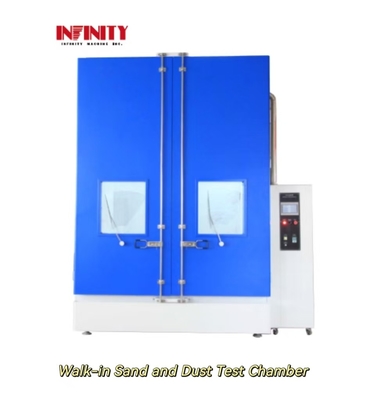

ইলেকট্রনিক ও ইলেকট্রিক পণ্যের জন্য ওয়াচ ইন স্যান্ড অ্যান্ড ডাস্ট টেস্ট চেম্বার
মডেলঃIE8A
যন্ত্রপাতিভিউঃ
অ্যাপ্লিকেশন এলাকাঃবহিরঙ্গন আলোকসজ্জা, গৃহস্থালী যন্ত্রপাতি, অটোমোবাইল অংশ এবং অন্যান্য ইলেকট্রনিক ও বৈদ্যুতিক পণ্য।
সরঞ্জাম ফাংশনঃএই ডিভাইসের প্রধান কাজ হল ইলেকট্রনিক ও বৈদ্যুতিক পণ্য, ল্যাম্প, ক্যাবিনেট, বৈদ্যুতিক উপাদান, গাড়ি,মোটরসাইকেল এবং তাদের অংশগুলি ধুলোর জলবায়ু পরিস্থিতিতে সিমুলেটেড. পরীক্ষার পর, পণ্যটির পারফরম্যান্সটি ক্যালিব্রেশনের মাধ্যমে মূল্যায়ন করা হয় যাতে এটি প্রয়োজনীয়তা পূরণ করে কিনা তা নির্ধারণ করা হয়, যাতে নকশা, উন্নতি, ক্যালিব্রেশন,এবং পণ্যটির কারখানার পরিদর্শন.
ইএক্সিকিউটিভ স্ট্যান্ডার্ডঃ
IEC60529:1989 +A1:1999 +A2: 2013 এর সাথে সামঞ্জস্যপূর্ণঃ আবরণ দ্বারা প্রদত্ত সুরক্ষা ডিগ্রি ((আইপি কোড), GB4208-2017 শর্তাবলী 13.4, ১৩.৫ এবং চিত্র ৩ GB7000.1 ল্যাম্প পার্ট I: সাধারণ প্রয়োজনীয়তা এবং পরীক্ষা অনুচ্ছেদ ৯।2.1, ৯.2.২ এবং চিত্র ৬-এর প্রয়োজনীয়তা।
টেকনিক্যালপিআরামেটার:
| মৌলিক পরামিতি |
| অভ্যন্তরীণ বাক্সের আকার |
প্রায় L2000*D1800*H2000mm |
| বাইরের বাক্সের আকার |
প্রায় L2650*D2050*H2700mm |
| মাটি থেকে দরজার উচ্চতা |
প্রায় ৬২০ মিমি |
| নেতিবাচক চাপ পরিমাপকারী |
একটি নেতিবাচক চাপ গ্যাজেট কনফিগার করুন এবং ম্যানুয়ালি ভালভকে -2kpa এ সামঞ্জস্য করুন। |
| স্ক্রিনের আকার |
নামমাত্র দূরত্ব; ≤ 75um, নামমাত্র তারের ব্যাসার্ধ 50μm (বাহ্যিক) |
| ধুলো ব্যবহারের বিশেষ উল্লেখ |
75um এর জালের আকার এবং 50um এর ধাতব তারের ব্যাসার্ধের সাথে বর্গাকার ছিদ্রগুলির মাধ্যমে টালক গুঁড়া শুকানোর ক্ষমতা। |
| ধূলিকণা উড়িয়ে দেওয়ার পরিমাণ |
২ ০৪ কেজি/এম৩ ((চক্রীয় ধুলো উড়িয়ে দেওয়া) |
| বায়ু প্রবাহের গতি |
≤ ২ মিটার/সেকেন্ড |
| পাউডার স্প্রে এবং ধুলো হ্রাস পদ্ধতি |
ধুলোর মুক্ত পতন |
| ধুলো উড়িয়ে দেওয়ার সময় |
1S-999999S (নিয়মিত) |
| কম্পনের সময় |
1S-999999S ((নিয়মিত) |
| ধূলিকণা ডিহুমিডিফিকেশন |
বৈদ্যুতিক গরম করার জন্য ডিহুমিডিফিকেশন |
| ধুলো উড়িয়ে দেওয়ার চক্র |
ধূলিকণা উড়িয়ে দেওয়ার সময় নির্ধারণ করা। |
| বৈদ্যুতিক পরামিতিs |
| পাওয়ার সাপ্লাই |
৩৮০ ভোল্ট |
| সরঞ্জামের শক্তি |
১২ কিলোওয়াট |
নমুনা নিষিদ্ধকরণঃ
- জ্বলনযোগ্য, বিস্ফোরক এবং বাষ্পীভূত পদার্থের নমুনা পরীক্ষা বা সংরক্ষণ;
- ক্ষয়কারী পদার্থের নমুনা পরীক্ষা বা সংরক্ষণ;
- জৈবিক নমুনার পরীক্ষা বা সংরক্ষণ;
- শক্তিশালী ইলেকট্রোম্যাগনেটিক নির্গমন উৎসের নমুনা পরীক্ষা বা সংরক্ষণ;
- রেডিওএক্টিভ উপাদানের নমুনা পরীক্ষা বা সংরক্ষণ;
- অত্যন্ত বিষাক্ত পদার্থের নমুনা পরীক্ষা বা সংরক্ষণ;
- পরীক্ষা বা সংরক্ষণের সময় অত্যন্ত বিষাক্ত পদার্থ তৈরি করতে পারে এমন নমুনাগুলির পরীক্ষা বা সঞ্চয়।
সবচেয়ে বড় বৈশিষ্ট্যঃ
পুরো বাক্সটি তিনটি প্রধান অংশের সমন্বয়ে গঠিতঃ 1. বাক্সটি পলিউরেথেন ফোম আইসোলেশন বোর্ডের সাথে সাইটে একত্রিত হয়, 2. নিয়ন্ত্রণ বাক্সটি সাইটে সম্পূর্ণ এবং একত্রিত হয় এবং 3.ফানেল ধুলো সংগ্রহের চ্যাসি সম্পন্ন এবং সাইটে একত্রিত করা হয়ফানেল ধুলো সংগ্রহের চ্যাসি একটি দীর্ঘ আয়তক্ষেত্রাকার ফানেল দিয়ে ডিজাইন করা হয়েছে যা সীমিত উচ্চতার মধ্যে ফানেলের ঢালের কমন কোণ (550 মিমি উচ্চতা) নিশ্চিত করে,ধুলোর জন্য ফানেলের নীচে স্লাইড করা সহজ করে তোলে এবং চেম্বারের অভ্যন্তরীণ প্রাচীরের ধুলো সংযুক্তির ক্ষতি এড়ানো. সর্বশেষ নকশা প্রতিটি দীর্ঘ ফানেল ভিতরে একটি স্পাইরাল খাওয়ানো রোলার ইনস্টল করা হয়.ফানেলের সমস্ত ধুলো বাম দিকে উচ্চ চাপ সেন্ট্রিফুগাল ফ্যান ইনলেট পাঠানো হয়, এবং তারপরে উচ্চ চাপের সেন্ট্রিফুগাল ফ্যান দ্বারা পরীক্ষার বাক্সের শীর্ষে টানা হয়, বাক্সের ভিতরে ধুলোর একটি উল্লম্ব সঞ্চালন গঠন করে।
বাক্সের ভূমিকা:
1. বাইরের দেয়াল গ্যালভানাইজড স্প্রে পেইন্ট রঙের ইস্পাত প্লেট (ঠান্ডা 0.5mm) - তাপমাত্রা চাপ প্রতিরোধী নিরোধক উপাদান - অভ্যন্তরীণ দেয়াল স্টেইনলেস স্টীল প্লেট SUS304 (ঠান্ডা 0.0mm)৫ মিমি) কম্পোজিট মনিটরিং বোর্ড, নিরোধক স্তর বেধ 75mm; বক্সের সমাবেশ সাইট.
2.আভ্যন্তরীণভাবে আলোকসজ্জার সাথে ইনস্টল করা (ধুলো প্রতিরোধের জন্য চিকিত্সা)
3বাঁ দিকে সীসা গর্ত স্থাপন করা হয়: Φ50mm1
4ডাবল-লেয়ার সিলিকন সিলিং সহ ডাবল-হিংড দরজা। বক্স দরজাটি প্রধান দরজার সহজ বন্ধ এবং সিলিংয়ের জন্য গ্রাউন্ড গাইড রেলের চেয়ে উচ্চতর হতে ডিজাইন করা হয়েছে।বক্স দরজা উচ্চ টেনশন সিলিকন রাবার সীল স্ট্রিপ দিয়ে সিল করা হয় এবং সহজ এবং শক্তিশালী খোলার এবং বন্ধ করার জন্য একটি ধারক দরজা লক দিয়ে সজ্জিত করা হয়দরজার নীচের দিকে একটি গুঁড়া গ্রহণের খাঁজ রয়েছে (যা পরীক্ষার সমাপ্তির পরে দরজাটি খোলার সময় ধুলোটি সংগ্রহ করতে পারে, যা পরিষ্কার করা সহজ করে তোলে) ।
5পর্যবেক্ষণ উইন্ডোটি একটি ম্যানুয়াল ধুলো স্ক্র্যাপারের সাথে টেম্পারেড গ্লাস দিয়ে তৈরি।এবং পরীক্ষার সময় দরজা খোলার পর ধুলোর প্রবাহ রোধ করার জন্য উপরে একটি দরজা খোলার সুরক্ষা সুইচ ইনস্টল করা হয়.
6"ডাস্ট আউটলেট পরীক্ষার চেম্বারের নীচের বাম দিকে অবস্থিত। যখন ধুলো অপসারণ করা হয়, প্রথমে ধুলো আউটলেট খুলুন, নিয়ন্ত্রণ প্যানেলে ধুলো অপসারণ বোতামটি নির্বাচন করুন,এবং স্বয়ংক্রিয়ভাবে পরীক্ষার চেম্বারের ভিতরে ধুলো সরান বাম ধুলো আউটপুট থেকে ঘূর্ণায়মান ঘূর্ণায়মান রোলার counterclockwise দ্বারা.
বায়ু সঞ্চালন সিস্টেমঃ
বাক্সের নীচে, ধূলিকণা উড়িয়ে দেওয়া এবং বায়ু চলাচলের নল রয়েছে। বায়ু নলের আউটলেটটি পরীক্ষার বাক্সের শীর্ষে সংযুক্ত।বাক্সের নীচে ধুলো পুনরুদ্ধার ফানেল ব্লাভারের ইনলেট সংযুক্ত করা হয়পরীক্ষা কক্ষের বায়ু প্রবাহ উল্লম্ব হয়, এবং ধুলো এবং বায়ু প্রবাহ মিশ্রিত হয় এবং পরীক্ষা কক্ষের মধ্যে জোরপূর্বক প্রবাহিত হয়।
স্ট্যান্ডার্ড কনফিগারেশনঃ
- পর্যবেক্ষণ উইন্ডোঃ দুটি স্বচ্ছ গ্লাসের পর্যবেক্ষণ উইন্ডো;
- সীসা গর্তঃ 1 Φ 50mm (বক্সের বাম দিকে অবস্থিত);
- নমুনা ট্রেঃ ১, যার ওজন ৪৫০ কেজি।
- আলোকসজ্জা: ১টি;
- ধুলো স্ক্র্যাপার হ্যান্ডেলঃ 2 টুকরা;
- ক্যাসটারঃ ৪টি টুকরা;
- ফিট সামঞ্জস্য করুন: ৪ টি।
ইবৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থাঃ
| বালি এবং ধুলো নিয়ন্ত্রক |
টাচ স্ক্রিন কন্ট্রোলারের বিভিন্ন নিয়ন্ত্রণ ফাংশন রয়েছে, যার মধ্যে রয়েছেঃ
- ধুলো উড়িয়ে দেওয়ার সময় (থামুন, উড়িয়ে দিন);
- পরীক্ষার সময় পূর্বনির্ধারিত;
- ক্রমাগত/পরিয়ডিক্যাল মোড স্যুইচিং;
- প্রোগ্রামযোগ্য কন্ট্রোলার, চীনা ইন্টারফেস;
- ধুলো ব্লাভার, তাপমাত্রা এবং মোট পরীক্ষার সময় পৃথকভাবে নিয়ন্ত্রিত হতে পারে।
|
| ইনপুট মোড |
মানব-মেশিন ইন্টারফেস, স্পর্শ ইনপুট। |
| হিটার |
- ফিনিসযুক্ত স্টেইনলেস স্টীল বর্মযুক্ত হিটার;
- হিটার নিয়ন্ত্রণ পদ্ধতিঃ স্পর্শহীন সমান সময়ের পালস প্রস্থ মডুলেশন, এসএসআর (সলিড-স্টেট রিলে) ।
|
| অতিরিক্ত তাপমাত্রার সুরক্ষা |
সরঞ্জামটিতে একটি স্বাধীন ওভার-টেম্পারেট সুরক্ষা নিয়ন্ত্রণ ব্যবস্থা রয়েছে।যা ইঞ্জেকশন নিয়ামককে নিয়ন্ত্রণ হারানো এবং বাক্সের ভিতরে উচ্চ তাপমাত্রার কারণে নমুনা ক্ষতিগ্রস্ত হতে কার্যকরভাবে প্রতিরোধ করতে পারে. |
| ধূলিকণা উড়িয়ে দেওয়া যন্ত্র |
পরীক্ষার ধুলোকে পরীক্ষার জায়গায় উড়িয়ে দেওয়ার জন্য একটি বিশেষভাবে ডিজাইন করা উচ্চ চাপের সেন্ট্রিফুগাল ফ্যান ব্যবহার করুন। |
| সংযুক্ত ফাংশন |
- ত্রুটি অ্যালার্ম এবং কারণ, প্রসেসিং প্রম্পট ফাংশন;
- পাওয়ার অফ সুরক্ষা ফাংশন;
- উচ্চতম তাপমাত্রা সুরক্ষা ফাংশন;
- ক্যালেন্ডার টাইমিং ফাংশন (স্বয়ংক্রিয় স্টার্ট এবং স্বয়ংক্রিয় স্টপ অপারেশন);
- স্ব-নির্ণয়ের ফাংশন।
|
এসনিরাপত্তা সুরক্ষা সরঞ্জামঃ
| পরীক্ষার এলাকা |
- বাক্সের ভিতরে এবং বাইরে বায়ু চাপ ভারসাম্য ডিভাইস;
- ফ্যান মোটর ওভারহিট সুরক্ষা;
|
| অন্যান্য |
- পাওয়ার ফেজ লস এবং ফেজ সিকোয়েন্স ত্রুটি সুরক্ষা;
- ফুটো সুরক্ষা;
- লোড শর্ট সার্কিট সুরক্ষা;
- সুরক্ষা গহ্বরযুক্ত টার্মিনাল;
- মোটর ওভার-কুরেন্ট সুরক্ষা।
|
এলোমেলো সংযুক্তিঃ
1. অপারেটিং নির্দেশাবলীর একটি অনুলিপি; 2. একটি কারখানার শংসাপত্র; 3. সরঞ্জামের ওয়ারেন্টি কার্ডের একটি অনুলিপি; 4. শুকনো টালক পাউডার (20 কেজি) এর 1 ব্যাগ; 5, স্ক্রিন 1.
ব্যবহারের শর্তঃ
| সাইট ব্যবহার করুন |
1. মাটি সমতল এবং এর লোড বহন ক্ষমতা কমপক্ষে 200 কেজি / মি 2; 2. ভেন্টিলেশন ভাল; 3. সরঞ্জামগুলির চারপাশে কোনও শক্তিশালী কম্পন নেই;সরঞ্জাম কাছাকাছি কোন শক্তিশালী ইলেক্ট্রোম্যাগনেটিক ক্ষেত্র নেই; ৫. সরঞ্জামগুলির আশেপাশে জ্বলনযোগ্য, বিস্ফোরক বা ক্ষয়কারী পদার্থ নেই; ৬. সরঞ্জামগুলির আশেপাশে ব্যবহার এবং রক্ষণাবেক্ষণের জন্য উপযুক্ত স্থান ছেড়ে দিন; ৭. পিছন, বাম এবং ডান দিক,এবং সরঞ্জাম উপরে: ৮০০ মিমি; ৮. সরঞ্জামের সামনের অংশঃ ১৪০০ মিমি। |
| ইপরিবেশগত অবস্থা |
তাপমাত্রাঃ 15°C~35°C
আপেক্ষিক আর্দ্রতাঃ ≤85%
বায়ু চাপঃ86kPa106kPa
|
| পাওয়ার সাপ্লাই শর্ত |
|
| ভোল্টেজ এবং ফ্রিকোয়েন্সি |
AC380V±10%;50Hz±10%;লাইভ ওয়্যার+নিরপেক্ষ ওয়্যার+প্রতিরক্ষামূলক আর্থ ওয়্যার |
| ইনস্টল করা শক্তি |
১২ কিলোওয়াট |
| মাটির প্রতিরোধ |
সুরক্ষা গ্রাউন্ডিং তারের গ্রাউন্ডিং প্রতিরোধের 4Ω কম |
| পাওয়ার সুইচ |
1"ব্যবহারকারীদের ইনস্টলেশন সাইটে সরঞ্জামগুলির জন্য সংশ্লিষ্ট ক্ষমতা সহ ফুটো প্রতিরোধের বায়ু সুইচগুলি কনফিগার করার প্রয়োজন এবং এই সুইচটি সরঞ্জামগুলির জন্য স্বতন্ত্রভাবে ব্যবহার করা উচিত;
2"ঘাটি সুইচ বা পাওয়ার সকেট ব্যবহার নিষিদ্ধ করুন;
3"গর্ত প্রতিরোধক বাতাসের সুইচটি সরঞ্জাম থেকে ২ মিটারের বেশি দূরে স্থাপন করা উচিত নয়।
|
সহায়তা ও সেবা:
বাস্তবায়ন সহায়তা, ইনস্টলেশন, প্রশিক্ষণ, ক্যালিব্রেশন, প্রতিরোধমূলক রক্ষণাবেক্ষণ, প্রযুক্তিগত সহায়তা, আপগ্রেড, মেরামত ও যন্ত্রাংশ।
প্যাকেজিং এবং শিপিংঃ
পণ্যের প্যাকেজিংঃ
দ্যপরিবেশগত পরীক্ষার চেম্বারপরিবহনের সময় কোনও ক্ষতি রোধ করার জন্য একটি কাঠের বাক্সে নিরাপদে প্যাকেজ করা হবে। বাক্সটি সিল করা হবে এবং পণ্যের তথ্য সহজে সনাক্তকরণের জন্য লেবেল করা হবে।
শিপিং:
জাহাজের পরিবহনপরিবেশগত পরীক্ষার চেম্বারএকটি নির্ভরযোগ্য এবং অভিজ্ঞ শিপিং কোম্পানি দ্বারা পরিচালিত হবে। পণ্যের সময়মত বিতরণ এবং নিরাপদ হ্যান্ডলিং নিশ্চিত করার জন্য পরিবহন ব্যবস্থা করা হবে।গ্রাহককে শিপমেন্টের অবস্থা পর্যবেক্ষণের জন্য ট্র্যাকিং তথ্য সরবরাহ করা হবে.
