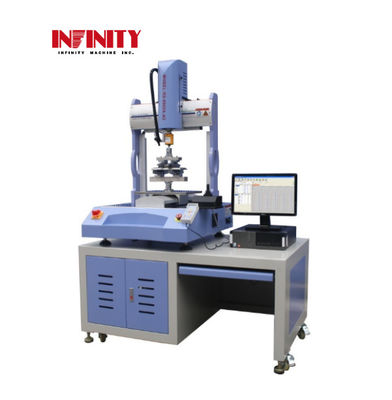

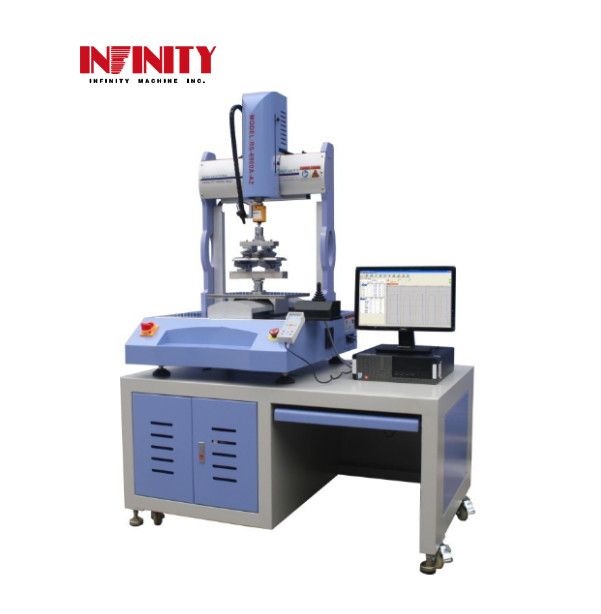

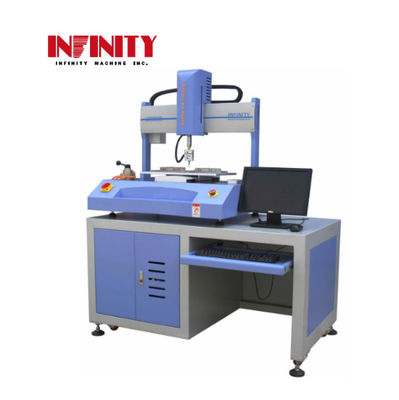

পাওয়ার বোতাম স্টিচ কীবোর্ড ক্লিক অনুপাত পরীক্ষক ল্যাপটপ স্মার্টফোন কম্প্রেশন এবং বাঁক পরীক্ষা মেশিন
প্রয়োগঃ
এই সার্ভো কন্ট্রোল মাল্টি ফাংশন পরীক্ষক X, Y, Z অক্ষ দ্বারা নিয়ন্ত্রিত হয়, এটি বোতাম শক্তি পরীক্ষা, ইলেকট্রনিক পণ্য জন্য সংকোচন, 3 পয়েন্ট বাঁক পরীক্ষা জন্য উপযুক্ত,৪ পয়েন্টের বন্ডিং পরীক্ষা.
বিশেষত্ব:
1. পরীক্ষক X, Y, Z অক্ষ দ্বারা সরানো হয়, X, Y পরীক্ষার প্ল্যাটফর্ম সরানো হয়, যাতে বোতাম জন্য মাল্টি পয়েন্ট সংকোচন পরীক্ষা বুঝতে পারেন
শক্তি পরীক্ষা এবং ইলেকট্রনিক পণ্য সংকোচন পরীক্ষা; Z অক্ষ পরীক্ষার শক্তি প্রয়োগ করার জন্য ট্রান্সডুসার সংযুক্ত করা হয়, পরীক্ষা শক্তি সংগ্রহ এবং
কম্প্রেশন সময় নিয়ন্ত্রণ করুন।
2. সিস্টেমটি কম্পিউটার পেশাদার সফটওয়্যার দ্বারা নিয়ন্ত্রিত হয়, পরীক্ষা শক্তি, পরীক্ষা সময়, পরীক্ষা চক্র, এবং পরীক্ষা গতি সেট করতে পারেন এবং সংগ্রহ করতে পারেন
পরীক্ষার শক্তি, পরীক্ষার সময়, পরীক্ষার গতি পরীক্ষার গ্রাফ তৈরি করতে।
3. এক্স, ওয়াই, জেড অক্ষগুলি জাপানি প্যানাসোনিকের সার্ভো মোটর দ্বারা চালিত হয়; সুনির্দিষ্ট বলস্ক্রু দ্বারা ট্রান্সমিশন যা কম শব্দ অর্জন করতে পারে
এবং দীর্ঘস্থায়ী।
4. পরীক্ষক একটি নিয়ন্ত্রিত বক্স দিয়ে সজ্জিত করা হয়, অপারেটর পরীক্ষক সেটিং জন্য বক্স ব্যবহার করতে পারেন।
5টেস্টারটি টেবিল টপ টাইপ, বিশেষ টেবিলের আনুষাঙ্গিক।
6. চীনা বা ইংরেজি ইন্টারফেস ঐচ্ছিক হতে পারে। ইউনিট (এন,এলবি,জিএফ,কেজিএফ) অবাধে স্যুইচ করা যেতে পারে।
7. টেস্টিং পদ্ধতি সেট করা যেতে পারে, সংরক্ষণ এবং সংরক্ষণ রেকর্ড থেকে ব্যবহারের জন্য কল. তথ্য এবং বক্ররেখা সরাসরি মুদ্রণ করা যেতে পারে
8. লাইফ ডাম্পিং বক্ররেখা তৈরি করা যেতে পারে, পরীক্ষার রিপোর্ট এক্সেল এবং পিডিএফ ফাইল ফরম্যাটে রূপান্তর করা যেতে পারে।
প্রযুক্তিগত পরামিতি:
| মডেল |
আইএফ ৪৩৩১ |
| Z অক্ষের ড্রাইভিং পদ্ধতি |
জাপানি প্যানাসনিকের সার্ভো মোটর |
| ট্রান্সডুসার |
50N ((5kgf) 1000N ((100kgf) |
|
ড্রাইভিং রেঞ্জ (উপরে এবং নীচে)
|
০-১৫০mm |
| পরীক্ষার লোড পরিসীমা |
0 ~ 50N ((5kgf) অথবা 0 ~ 1000N ((100kgf) |
| লোড রেজোলিউশন |
0.01N |
| লোডের নির্ভুলতা |
±0.5% F.S |
| স্থানচ্যুতির পরীক্ষার পরিসীমা |
০-১৫০mm |
| স্থানচ্যুতির সমাধান |
0.001 মিমি |
| স্থানচ্যুতির নির্ভুলতা |
±0.03 মিমি |
| পরীক্ষার গতির পরিসীমা |
0.1~150mm/min |
| এক্স-ওয়াই অক্ষের ড্রাইভিং পদ্ধতি |
প্যানাসনিকের সার্ভো মোটর |
| কন্ট্রোল ওয়ে |
এক্সঃ (ডান এবং বাম) ওয়াইঃ (সামনে এবং পিছনে) |
| ড্রাইভিং রেঞ্জ |
X: 0~300mm Y: 0~300mm |
| স্থানচ্যুতির সমাধান |
0.002 মিমি |
| স্থানচ্যুতির নির্ভুলতা |
±0.05 মিমি |
| গতির পরিসীমা |
৫-২০০ মিমি/সেকেন্ড |
| নমুনার সর্বাধিক আকার |
W300xD300mm |
| ওজন |
প্রায় ২৫০ কেজি |
| মেশিনের আকার |
W765xD895mmxH1250mm |
| টেবিল সহ আকার |
W1400xD900xH1900 মিমি |
প্রচলিত প্রয়োগঃ
1মাল্টি-পয়েন্ট কম্প্রেশনঃ
পরীক্ষার গ্রাফ. Y অক্ষ শক্তি, ((ইউনিট N,Lb,gf,kgf হতে পারে), X অক্ষ সময়, ইউনিট সেকেন্ড. নিচের গ্রাফের জন্য সেটিং 5kg চাপা 5 সেকেন্ড 5kg বল রাখা হয়।
পরীক্ষার ফিক্সচারঃ কম্প্রেশন প্যাডের ব্যাস গ্রাহকের প্রয়োজনীয়তা অনুযায়ী তৈরি করা হবে।
2. বোতাম শক্তি পরীক্ষাঃ
বোতাম পরীক্ষার জন্য টেস্ট গ্রাফ।
বোতাম টেস্ট ফিক্সচার।
3৩ পয়েন্ট এবং ৪ পয়েন্ট নমন পরীক্ষাঃ
৪ পয়েন্টের বন্ডিং টেস্ট ৩ পয়েন্টের বন্ডিং টেস্টের মতই, পার্থক্য হল ফিক্সচার। সুতরাং, এখানে, ৩ পয়েন্টের বন্ডিং টেস্ট চালু করা হবে।এই পরীক্ষক মধ্যে 3 Pts নমন জন্য দুটি উপায় পরীক্ষা আছে, একটি হল 3Pts নমন ক্লান্তি পরীক্ষা, এবং অন্যটি হল 3Pts নমন শক্তি পরীক্ষা।
3 পয়েন্ট নমন ক্লান্তি পরীক্ষা গ্রাফ। এই পরীক্ষা গ্রাফ মাল্টি-পয়েন্ট রাখা শক্তি পরীক্ষা গ্রাফ অনুরূপ।
অনুরূপ গ্রাফ 3P নমন শক্তি পরীক্ষা।
তিন পয়েন্টের বাঁকানো ফিক্সচার, চার পয়েন্টের বাঁকানো ফিক্সচার।
