| উৎপত্তি স্থল: | চীনে তৈরী |
| পরিচিতিমুলক নাম: | Infinity Machine |
| সাক্ষ্যদান: | CE, ISO |
| মডেল নম্বার: | ইন 2000AY |
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | অভ্যন্তরীণ অপারেশন ম্যানুয়াল এবং ভিডিও সহ স্ট্যান্ডার্ড এক্সপোর্ট কাঠের কেস। |
| ডেলিভারি সময়: | -১৫ দিন পর পেমেন্ট করে তা চীনে |
| পরিশোধের শর্ত: | ডি / এ, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
| যোগানের ক্ষমতা: | প্রতি মাসে ২00 সেট |
| সক্ষমতা: | 2000KN (200T) | কার্যকর পরিসীমা: | 40KN~2000KN |
|---|---|---|---|
| বল সঠিকতা: | ±১% | কন্ট্রোল রেঞ্জ: | 0.4%~100%FS |
| বিকৃতি পরীক্ষার নির্ভুলতা: | ±0.5% | পিস্টনের সর্বোচ্চ চলমান গতি: | 60 মিমি/মিনিট |
| সর্বোচ্চ টান স্থান: | ১০০০ মিমি | সর্বোচ্চ কম্প্রেশন গতি: | 900 মিমি |
| বিশেষভাবে তুলে ধরা: | কম্পিউটারাইজড ইউনিভার্সাল টেস্টিং মেশিন,হাইড্রোলিক টেস্টিং মেশিন,ইলেক্ট্রো সার্ভো হাইড্রোলিক প্রেসার টেস্টিং মেশিন |
||

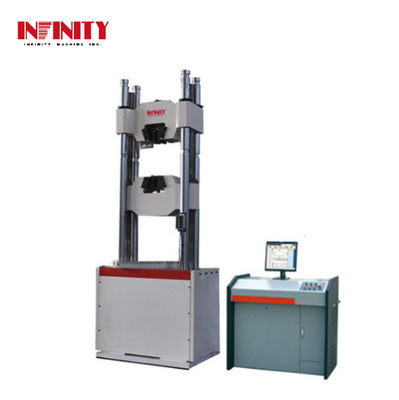

ইলেক্ট্রো সার্ভো হাইড্রোলিক চাপ পরীক্ষার মেশিন মাইক্রো কম্পিউটার নিয়ন্ত্রণ
মডেলঃ IN-2000AY
উদ্দেশ্যঃ
মাইক্রো-কম্পিউটার-নিয়ন্ত্রিত ইলেক্ট্রো-হাইড্রোলিক সার্ভো ইউনিভার্সাল টেস্টিং মেশিন প্রধানত প্রধান গ্রহণ নিচের প্রকারের তেল সিলিন্ডারের মেশিন, যা টান, সংকোচন, বাঁক এবং কাঁচার জন্য ব্যবহৃত হয় এটি ধাতু এবং অ-ধাতব উপকরণগুলির জন্য পরীক্ষা। এটি ধাতুবিদ্যা, নির্মাণ, হালকা শিল্প, বিমান, মহাকাশ, উপাদান, উচ্চশিক্ষা প্রতিষ্ঠান এবং বৈজ্ঞানিক প্রতিষ্ঠান ইত্যাদি।
তার পরীক্ষার অপারেশন এবং ডেটা প্রক্রিয়া GB228-2002 মানের প্রয়োজনীয়তা পূরণ করে রুমের তাপমাত্রায় উপাদানঃ ধাতব টান শক্তি পরীক্ষা পদ্ধতি
স্পেসিফিকেশনঃ
| মডেল | IN-2000AY |
| সক্ষমতা | 2000KN (200T) |
| পরীক্ষার শক্তি কার্যকর পরিসীমা | ৪০ কেএন-২০০০ কেএন |
| শক্তি নির্ভুলতা | ±১% |
| ধ্রুবক শক্তি, ধ্রুবক বিকৃতি, ধ্রুবক স্থানচ্যুতির জন্য নিয়ন্ত্রণ পরিসীমা | 0.৪% থেকে ১০০% F.S. |
|
ধ্রুবক শক্তি, ধ্রুবক বিকৃতি, ধ্রুবক স্থানচ্যুতির জন্য নিয়ন্ত্রণের নির্ভুলতা |
যখন পরীক্ষার মান <10% FS সেট করা হয়, সঠিকতা সেট পরীক্ষার মানের ± 1% যখন পরীক্ষার মান ≥10% FS সেট করা হয়, সঠিকতা সেট পরীক্ষার মানের ±0.5% এর মধ্যে |
|
নিয়ন্ত্রণের নির্ভুলতা বিকৃতির গতি |
ঘূর্ণন <০.০৫%FS হলে সেট মানের ±২.০% এর মধ্যে রেট ≥0.05%FS এ সেট মানের ±0.5% এর মধ্যে, |
| বিকৃতি পরীক্ষার নির্ভুলতা | ±0.5% |
| পিস্টনের সর্বাধিক গতি | ৬০ মিমি/মিনিট। |
| স্থানচ্যুতি পরিমাপের রেজোলিউশন | 0.01 মিমি |
| সর্বাধিক টান স্পেস | 1000 মিমি (পিস্টন স্ট্রোক সহ) |
| সর্বাধিক সংকোচনের গতি | ৯০০ মিমি (পিস্টন স্ট্রোক সহ) |
| সমতল নমুনার ক্ল্যাম্পিং বেধ | 0~60 মিমি |
| সমতল নমুনা clamping প্রস্থ | ১০০ মিমি |
|
ব্যাসার্ধ গোলাকার নমুনা (মিমি) |
φ15 ~ φ70 |
| কম্প্রেশন প্লেট | 204mmX204mm |
|
সমর্থন রোলার স্পেস নমন পরীক্ষার |
৪৫০ মিমি |
| সমর্থন রোলের প্রস্থ | ১৬০ মিমি |
| পিস্টন স্ট্রোক | ২৫০ মিমি |
| পিভট ব্যাসার্ধ | ৫০ মিমি |
| ক্ল্যাম্পিং উপায় | হাইড্রোলিক ক্ল্যাম্পিং |
| এম্প্লিফায়ার |
প্রোগ্রামযোগ্য এম্প্লিফায়ার প্লাগ ইন পিসির ভিতরে মাউন্ট করা, স্বয়ংক্রিয় শূন্য সেটিং এবং ক্যালিব্রেশন |
| মাত্রা |
মেশিনঃ ১৪০০×৮৫০×৩৩০০ মিমি তেলের উৎসঃ ১১৪০×৭০০×৯৩০ মিমি |
| ওজন | প্রায় ৭৫০০ কেজি |
| পাওয়ার সাপ্লাই | তিন ফেজ AC380V 50Hz বা ব্যবহারকারীর দ্বারা নির্দিষ্ট |
বর্ণনা স্কিমঃ
1.1প্রধান মেশিন
1.2ড্রাইভ সিস্টেম
নিম্ন ক্রস মরীচি উত্তোলন বাস্তবায়ন হাইড্রোলিক মোটর, চেইন, এবং সীসা স্ক্রু জোড়া ড্রাইভ গ্রহণটান এবং কম্প্রেশন স্পেস সামঞ্জস্য।
কোন ব্যাপার না স্থিতিশীল স্থান বা মধ্যেপরীক্ষার প্রক্রিয়া, এটি উভয় শূন্য ক্লিয়ারেন্স যদি অপারেশন পৌঁছায়।
1.3হাইড্রোলিক সিস্টেম (টেবিল টাইপ তেল উৎস)
হাইড্রোলিক নীতিঃ
চিত্র ২-এ দেখানো হয়েছে, এটি গতি নিয়ন্ত্রণ ব্যবস্থায় লোড-অ্যাডাপ্টিভ মিটার।
জ্বালানি ট্যাঙ্কের হাইড্রোলিক তেল তেল সার্কিটে প্রবেশ করে যখন মোটর উচ্চ চাপের গিয়ার পাম্প চালায়, এটি নন-রিটার্ন ভালভ, 10μ উচ্চ চাপ ফিল্টার,তেল সিলিন্ডারে প্রবেশের জন্য ডিফারেনশিয়াল চাপ ভালভ গ্রুপ এবং সার্ভো ভালভ. কম্পিউটার সার্ভো মোটরকে সংকেত পাঠায়, সার্ভো ভালভের মুখ এবং দিক নিয়ন্ত্রণ করতে, যাতে তেল সিলিন্ডারে প্রবেশের প্রবাহ নিয়ন্ত্রণ করা যায়,অভিন্ন গতির পরীক্ষার শক্তি এবং স্থানচ্যুতি নিয়ন্ত্রণ বাস্তবায়ন.
চিত্র ২ঃ হাইড্রোলিক নীতি
বৈশিষ্ট্যঃ
নিয়ন্ত্রণ ব্যবস্থাঃ
সম্পূর্ণ ডিজিটাল পরিমাপ এবং বন্ধ লুপ নিয়ন্ত্রণ সিস্টেম অনেক উন্নত বৈশিষ্ট্য এবং প্রযুক্তিগত উদ্ভাবন আছে, প্রধানত প্রতিফলিতঃ
4.1 পরীক্ষার শক্তি নিয়ন্ত্রণ, নমুনা বিকৃতি চার ধরনের বন্ধ লুপ নিয়ন্ত্রণ সিস্টেম বাস্তবায়ন,ক্রস লাইম ডিসপ্লেসমেন্ট এবং টেস্টিং প্রসেস।
4.২ তথ্য সংগ্রহ ব্যবস্থা ৪টি পথের উচ্চ নির্ভুলতার ২৪ বিট এ/ডি শিফট চ্যানেল নিয়ে গঠিত।সর্বোচ্চ রেজল্যুশন অনুপাত 1/300000-এ পৌঁছে যায়,
পুরো প্রক্রিয়াটি ধাপবিহীন।
4.3 এটি BB, AD এবং Xilinx এর মত মূল বিখ্যাত ব্র্যান্ডের ইন্টিগ্রেটেড উপাদান গ্রহণ করে,সম্পূর্ণ ডিজিটাল ডিজাইনের সাথে।
4.4 এটি পিসিআই বাস স্ট্যান্ডার্ডের সাথে সামঞ্জস্যপূর্ণ, মাইক্রো কম্পিউটারটি স্বয়ংক্রিয় সনাক্তকরণ এবংমাইক্রো কম্পিউটারের জন্য ইনস্টলেশন, প্লাগ এবং টেস্ট অর্জন।
4.5 ইলেকট্রনিক পরিমাপ ব্যবস্থার জন্য পন্টিওমিটারের মত কোন এনালগ উপাদান নেই। ইন্টারকনভার্টিবিলিটি গ্যারান্টি দেয় এবং
রক্ষণাবেক্ষণ এবং প্রতিস্থাপন।
কন্ট্রোল সফটওয়্যার:
এটি জাতীয় মানের 30 টিরও বেশি প্রাসঙ্গিক বিধিমালার সাথে সামঞ্জস্যপূর্ণ, যেমন GB228-2002, GB228-2010।
1কম্পিউটার কন্ট্রোল সিস্টেমঃ এটি উচ্চ ইন্টিগ্রেশন স্তর, স্থিতিশীল কর্মক্ষমতা এবং সুবিধাজনক সমন্বয়. রিয়েল-টাইম বহন করতে পারেন
পরীক্ষার তথ্য সংগ্রহ এবং রিয়েল-টাইম ডায়নামিকপরীক্ষার বৈশিষ্ট্যগুলির জন্য বক্ররেখা প্রদর্শন; অ্যাক্সেস পদ্ধতি দ্বারা পরীক্ষার ডেটা ফাইল সংরক্ষণ করা যেতে পারে
সাধারণ ডাটাবেস বা SQLserve বড় ডাটাবেস, যা ব্যবহারকারীদের জন্য সুবিধাজনকসম্পদ ভাগাভাগি এবং নেটওয়ার্ক ব্যবস্থাপনা,
এবং পুনরায় বিশ্লেষণ।
এই সফটওয়্যার বিভিন্ন ওয়ার্ড 2000 রিপোর্ট ব্যবহারকারীদের সংজ্ঞায়িত, সমস্যা সমাধানের সহজ অ্যাক্সেস আছেযে বিভিন্ন ব্যবহারকারী বা একই ব্যবহারকারী
বিভিন্ন সময়ে রিপোর্টের জন্য বিভিন্ন প্রয়োজনীয়তা রয়েছে, এবং এটি পরীক্ষা শক্তি, স্থানচ্যুতি এবং সময় এবং তাদের মূল তথ্য মোকাবেলা করতে পারেন
উদ্ভূত বক্ররেখা।
2. সুরক্ষা ফাংশনঃ এই পরীক্ষক সফ্টওয়্যার এবং মেশিনের সীমা সুরক্ষা আছে, গতিশীল সেট করতে পারেন স্বয়ংক্রিয় স্টপ অনুপাত অতিক্রম
সর্বাধিক লোড; এটি অতিরিক্ত বর্তমান, অতিরিক্ত ভোল্টেজ, অতিরিক্ত লোড এবং অন্যান্য সুরক্ষা ফাংশন।
3. লোড চ্যানেলের জন্য স্বয়ংক্রিয় চিহ্নিতকরণ উপলব্ধি করতে পারে, স্বজ্ঞাত এবং সুবিধাজনক।
4. ব্যাচ পরীক্ষা বক্ররেখা জন্য শ্রেণীবদ্ধ প্রদর্শন উপলব্ধি করতে পারেন, এবং বক্ররেখা স্বয়ংক্রিয়ভাবে অনুসরণ করে।
5এই সফটওয়্যারটি ব্যবহারকারীর দ্বারা নির্ধারিত গতি সেট এবং কম্পিউটারের মাধ্যমে গতি সামঞ্জস্য করতে পারে।এটি উচ্চ নির্ভুলতা গতি চিহ্নিত করতে পারে,
এবং যেকোনো সময় গতি স্তর এবং কোড সামঞ্জস্য করে।
6. মনিটরিং পরীক্ষা প্রক্রিয়াঃ পরীক্ষা শক্তি মত বিভিন্ন পরামিতি জন্য রিয়েল টাইম প্রদর্শন উপলব্ধি করতে পারেন,পরীক্ষায় স্থানচ্যুতি এবং বক্ররেখা।
7- সফটওয়্যার অনুমতিগুলির জন্য শ্রেণিবদ্ধ ব্যবস্থাপনা ফাংশনঃ সফটওয়্যার এবং ডেটার নিরাপত্তা উন্নত করতে, এই সফটওয়্যারটি শ্রেণিবিন্যাস বুঝতে পারে
বিভিন্ন পাসওয়ার্ড সুরক্ষা সেট করে পরিচালনা ফাংশন।
8. ফলাফল উপস্থাপনা ফাংশনঃ শেষ এবং সংরক্ষণ পরীক্ষা পরে, ব্যবহারকারীরা যে কোন সময় এটি খুলতে পারেনভবিষ্যতে এবং অনুযায়ী পরীক্ষা তথ্য পুনরায় বিশ্লেষণ
দরকার।
9. ব্যবহারকারীরা পরীক্ষা এবং তথ্যের জন্য লোড-সময়, লোড-নিয়ন্ত্রণ এবং স্থানচ্যুতি-সময় বক্ররেখা নির্বাচন করতে পারেনপ্রদর্শন, সংরক্ষণ, বিশ্লেষণ এবং মুদ্রণ
প্রয়োজন অনুযায়ী।
10. বক্ররেখার বিন্দুভিত্তিক ক্রস ফাংশনঃ দ্বারা বক্ররেখার উপর শক্তি এবং বিকৃতি মান ক্লিক করতে পারেন মাউস, প্রতিটি পয়েন্টের পরামিতি অর্জন করতে।
11. ফলাফল বিপরীত ফাংশনঃ একই সময়ে বিভিন্ন পরীক্ষা বক্ররেখা পর্যবেক্ষণ করতে পারেন, এবং উপলব্ধি করতে পারেননমুনার বৈশিষ্ট্য বিপরীতে
সুপারপোজিশন এবং ভগ্নাংশ লাভ দ্বারা বিশ্লেষণবিভিন্ন বক্ররেখা।
12. ফোর্স ইন্টারফেসঃ ফোর্স চ্যানেল ইন্টারফেস এবং পরীক্ষা সফ্টওয়্যার সব ধরনের সেন্সর সজ্জিত করতে পারেন ব্যবহারকারীদের প্রয়োজন অনুযায়ী, এবং পরিচালনা করতে পারেন
চিহ্ন, পরামিতি পরিবর্তন এবং স্বাভাবিক পরীক্ষা।
13. ডাটা স্যাম্পলিং ফ্রিকোয়েন্সিঃ ব্যবহারকারীদের অনুযায়ী উচ্চ গতির স্যাম্পলিং ফ্রিকোয়েন্সি নির্বাচন করতে পারেন পরীক্ষার প্রয়োজনীয়তা।
সিস্টেমের মৌলিক কনফিগারেশনঃ
1. পরীক্ষক প্রধান মেশিন (প্রধান মেশিন নিচে তেল সিলিন্ডার টাইপ adopts)
2সার্ভো কন্ট্রোল তেল উৎস, টেবিল টাইপ
2.১ ইলেক্ট্রো-হাইড্রোলিক সার্ভো ভালভ
3দুই-পথে প্রোগ্রামযোগ্য এম্প্লিফায়ার, রেজোলিউশন 1/300,000
4. উচ্চ নির্ভুলতা লোড সেল
5. গাইড স্থানচ্যুতি পরিমাপ সিস্টেম
6. সম্পূর্ণ সেট সংমিশ্রণ গ্রিপ অন্তর্ভুক্তঃ প্রসার্য ফিক্সচার & কম্প্রেশন ফিক্সচার & বাঁকাই ফিক্সচার
7. ডেডিকেটেড কন্ট্রোল সফটওয়্যার
8লেনোভো কম্পিউটার
9. এইচপি এ৪ ইনক-জেট প্রিন্টার
10প্রযুক্তিগত তথ্যঃ অপারেশন ম্যানুয়াল
