| উৎপত্তি স্থল: | চীনে তৈরী |
| পরিচিতিমুলক নাম: | Infinity Machine |
| সাক্ষ্যদান: | CE, ISO |
| Model Number: | RS-8019 |
| Minimum Order Quantity: | 1 |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| Packaging Details: | Standard export wooden case with operation manual and video inside. |
| Delivery Time: | Shipped in 15 days after payment |
| Payment Terms: | D/A, D/P, T/T, Western Union, MoneyGram |
| Supply Ability: | 200 sets per month |
| সর্বোচ্চ ক্ষমতা: | 1000N.m | পরিমাপ পরিসীমা: | 10-1000N.m |
|---|---|---|---|
| কোণ পরিমাপ করুন: | 0-100,000° | ক্ল্যাম্প নমুনার মাত্রা: | ¢6-¢32 মিমি |
| বাহিরের আকার: | 1500×420×1250mm | মানদণ্ড: | 14.GB/T9370-199, JJG269-1981, GB/T239-1999 |
| ওজন: | প্রায় 550 কেজি | পাওয়ার সাপ্লাই: | AC 220V 50 Hz |
| বিশেষভাবে তুলে ধরা: | torsional testing machine,torque testing machine |
||

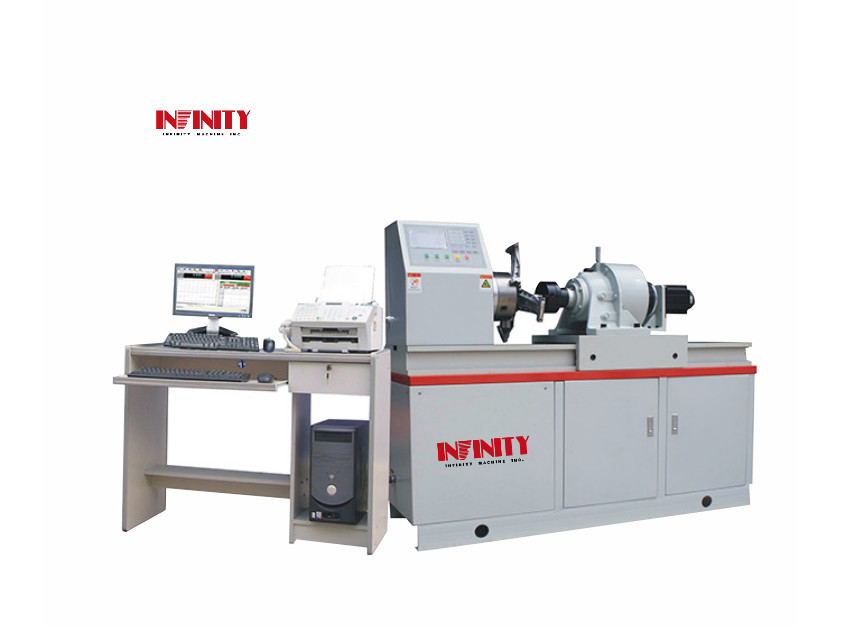

1000 এন.এম মেটাল টর্শন টেস্টিং মেশিন অ্যান্টি টর্শন টেস্ট একক ফেজ 0.75 কিলোওয়াট
মডেলঃ RS-8019
উদ্দেশ্যঃ
এই মেশিনটি মূলত ধাতব এবং অ-ধাতব বিভিন্ন ধরণের উপকরণ টর্শন পরীক্ষার জন্য ব্যবহৃত হয়, যা টর্শন এবং টর্শন কোণ নিয়ন্ত্রণ বুঝতে পারে।সংশ্লিষ্ট আনুষাঙ্গিক যোগ করুন যা অংশ এবং উপাদানগুলির উপর অ্যান্টি-টর্শন পরীক্ষাও সম্পাদন করতে পারে. মাইক্রো কম্পিউটার কন্ট্রোল মোডে, যদি এটি ছোট কোণ পরিমাপ সরঞ্জাম দিয়ে সজ্জিত করা হয়,সঠিক পরীক্ষার তথ্য যেমন টর্শন ইলাস্টিক মডুলাস (সিয়ার মডুলাস জি) এবং আনুপাতিক চাপ (টিপি) প্রাপ্ত করা যেতে পারেএটি গুণমান পরিদর্শন সংস্থা, কলেজের বৈজ্ঞানিক গবেষণা ইনস্টিটিউট এবং শিল্প ও খনির উদ্যোগের জন্য প্রয়োজনীয় পরীক্ষার সরঞ্জাম।
এই মেশিনটি অনুভূমিক ধরণের ইস্পাত কাঠামোর, এবং বাইরের উচ্চ মানের ইস্পাত প্লেট উচ্চ স্প্রে কভার হয়। ড্রাইভ সিস্টেম নির্ভরযোগ্য উপাদান গ্রহণ,এবং ড্রাইভ সিস্টেম কাজ করার শব্দ 60dB কম.
ড্রাইভ লোডিং সিস্টেমটি নিয়ন্ত্রণের জন্য জাপানি প্যানাসনিক সার্ভো সিস্টেম গ্রহণ করে।টর্ক পরিমাপ উচ্চ নির্ভুলতা টর্ক সেন্সর গ্রহণ করে এবং বাঁক কোণ পরিমাপ আমদানি উচ্চ নির্ভুলতা photoelectric এনকোডার গ্রহণ করে.
কাঠামো ও নীতিঃ
A. কাঠামো: টেবিল মডেল অনুভূমিক টাইপ কাঠামো
B. কাজের নীতিঃ
এই মেশিনের লোডিং সিস্টেম সার্ভো মোটর বা ম্যানুয়াল অপারেশন এবং সাইক্লয়েড পিনহুইল হ্রাস বাক্স ড্রাইভ গ্রহণ করে।টর্সন এবং ঘুরতে কোণ পরিমাপ উচ্চ নির্ভুলতা টর্ক সেন্সর এবং আমদানি উচ্চ নির্ভুলতা photoelectric এনকোডার পাশাপাশি মাইক্রো কম্পিউটার পরিমাপ সিস্টেম গ্রহণ.
C. পারফরম্যান্স বৈশিষ্ট্যঃ
1স্বাধীন বৈদ্যুতিক পরিমাপ এবং নিয়ন্ত্রণ সিস্টেম এছাড়াও কম্পিউটার নিয়ন্ত্রণ, সংগ্রহ, বিশ্লেষণ এবং প্রক্রিয়াকরণ পরীক্ষা তথ্য করতে পারেন।
পরীক্ষার প্রক্রিয়া অনুসরণ করে গতিশীলভাবে প্রদর্শিত হয়। পরীক্ষার তথ্যগুলির স্বয়ংক্রিয় প্রক্রিয়াকরণ এবং প্রদর্শন
টর্শন-টর্শন কোণ এবং টর্শন-টাইম এর বক্ররেখা অঙ্কন করার জন্য মাইক্রো কম্পিউটার, পরীক্ষার তারিখ সহ পরীক্ষার রিপোর্ট মুদ্রণ করার জন্য প্রিন্টারের সাথে সংযোগ স্থাপন,
সিরিয়াল নম্বর, উপকরণ, টর্শন এবং তীব্রতা যা জাতীয় মানগুলির সাথে সামঞ্জস্যপূর্ণ। এটির স্বয়ংক্রিয় ট্র্যাকিং এবং পরিমাপের ফাংশন রয়েছে
টর্শন ফোর্স ভ্যালু এবং টর্শন কোণ, লোডিং স্পিড ইঙ্গিত এবং শীর্ষ ধরে রাখা ইত্যাদি;
2. এটি ±350000 রেজোলিউশন অনুপাতের সাথে উচ্চ নির্ভুলতার টর্ক সেন্সর গ্রহণ করে এবং টর্শনের পরিমাপ পরিধি 2% ∼ 100% পৌঁছতে পারে;
3. এটি অতিরিক্ত লোড সুরক্ষা ফাংশন আছে;
4. এটি সাইক্লয়েড পিনহুইল হ্রাস বাক্স ব্যবহার করে এবং পাওয়ার ড্রাইভ সিস্টেম স্থিতিশীল এবং নির্ভরযোগ্য;
5. এটি টর্সন সূক্ষ্ম সমন্বয় জন্য একটি হ্যান্ড হুইল দিয়ে সজ্জিত করা হয়, এবং শুরুর টর্শন শূন্যে সামঞ্জস্য করা যেতে পারে;
6বিভিন্ন দৈর্ঘ্যের নমুনার জন্য অবাধে চলমান টেবিল উপযুক্ত।
7এটি মূলধারার ব্র্যান্ডের ব্যবসায়িক কম্পিউটার দিয়ে সজ্জিত যা পরীক্ষার পরামিতি, কাজের অবস্থা সেটিং সম্পন্ন করার জন্য নিয়ন্ত্রণ মেশিন হিসাবে ব্যবহৃত হয়।
নিয়ন্ত্রণ, তথ্য সংগ্রহ, বিশ্লেষণ প্রক্রিয়াকরণ, পরীক্ষার ফলাফল প্রদর্শন এবং মুদ্রণ ইত্যাদি।
8. এটি উইন্ডোজ অপারেটিং সিস্টেমের অধীনে RS_tester টর্শন টেস্ট মেশিন সফটওয়্যার প্যাকেজ সঙ্গে প্রাক-সমন্বিত হয় এবং পরীক্ষা পরিচালনা করা যেতে পারে
জাতীয় মান বা ব্যবহারকারীদের প্রয়োজনীয় মান অনুযায়ী।
9এই মেশিনটি GB/T 9370-1999, JJG 269-1981 এবং GB/T 239-1999 এর টর্শন টেস্টিং মেশিন স্ট্যান্ডার্ড এবং উপাদান পরীক্ষার সাথে সামঞ্জস্যপূর্ণ
পদ্ধতি।
সফটওয়্যারের বৈশিষ্ট্যঃ
1) স্বয়ংক্রিয় শূন্য ক্লিয়ারিংঃ প্রধান নিয়ন্ত্রণ কম্পিউটার পরীক্ষা শুরু আদেশ গ্রহণ হিসাবে, পরিমাপ সিস্টেম স্বয়ংক্রিয়ভাবে সম্পন্ন হবে
শূন্য ক্লিয়ারিং;
2) স্বয়ংক্রিয়ভাবে সংরক্ষণ করুনঃ পরীক্ষার ডেটা এবং পরীক্ষার শর্তগুলি হঠাৎ আউটপুট বা ভুলে যাওয়া সংরক্ষণের কারণে ডেটা হারাতে এড়াতে স্বয়ংক্রিয়ভাবে সংরক্ষণ করতে পারে।
3) পরীক্ষার পদ্ধতিঃ পরিমাপ, প্রদর্শন এবং বিশ্লেষণ হিসাবে পরীক্ষার পদ্ধতি স্বয়ংক্রিয়ভাবে মাইক্রো কম্পিউটার দ্বারা সম্পন্ন করা যেতে পারে;
4) প্রদর্শন মোডঃ পরীক্ষার প্রক্রিয়া অনুসরণ করে ডেটা এবং বক্ররেখা গতিশীলভাবে প্রদর্শিত হতে পারে;
5) ফলাফল উপস্থাপনাঃ পরীক্ষার ফলাফল বিনামূল্যে অ্যাক্সেস করা যায়, এবং ডেটা বক্ররেখা পুনরায় বিশ্লেষণ করা যেতে পারে।
6) বক্ররেখা অতিক্রমঃ পরীক্ষা শেষ হওয়ার পরে, পরীক্ষার বক্ররেখা পয়েন্টগুলির শক্তির মান এবং বিকৃতি ডেটা মাউস দ্বারা খুঁজে পাওয়া যায়। এটি সুবিধাজনক।
এবং উপকরণ পরীক্ষার পরামিতি অ্যাক্সেস করার জন্য বাস্তব।
7) ফলাফল তুলনাঃ নমুনা বৈশিষ্ট্য multi-curves বিভিন্ন রং মাধ্যমে superposed করা যেতে পারে, পুনরায় প্রদর্শিত এবং আংশিক জুম
নমুনার একটি গ্রুপের বিশ্লেষণ এবং তুলনা করা।
৮) ব্যাচ টেস্টঃ একই পরামিতির নমুনাগুলির ক্ষেত্রে, নমুনাগুলির একটি ব্যাচের জন্য পরীক্ষাটি একবার সময় নির্ধারণের পরে সুশৃঙ্খলভাবে শেষ করা যেতে পারে।
9) পরীক্ষার সেটিংঃ প্রাক-টর্সিং কোণ এবং টর্সিং সময় সেট করা যেতে পারে, এবং অবিচ্ছিন্ন টর্সিং অবশিষ্ট চাপ নির্মূল করতে স্বয়ংক্রিয়ভাবে সম্পন্ন হবে।
10) পরীক্ষা রিপোর্টঃ পরীক্ষা তথ্য স্বয়ংক্রিয় প্রক্রিয়া এবং প্রদর্শন সম্পন্ন করতে পারেন এবং এটি পরীক্ষা তথ্য, সিরিয়াল নম্বর, উপাদান সঙ্গে পরীক্ষা রিপোর্ট মুদ্রণ করতে পারেন,
প্রোগ্রামিং এবং মুদ্রণ ব্যবহারকারীদের দ্বারা প্রয়োজনীয় ফরম্যাটের অনুযায়ী পরীক্ষার রিপোর্ট এগিয়ে যেতে পারে।
১১) ওভারলোডিং সুরক্ষাঃ লোডিং নামমাত্র মানের ৫% ছাড়িয়ে গেলে মেশিনটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে।
12) স্বয়ংক্রিয় নির্ণয়ঃ সিস্টেমের স্বয়ংক্রিয় নির্ণয়ের কার্যকারিতা রয়েছে।
পরিমাপ ব্যবস্থা এবং ড্রাইভ সিস্টেমে এগিয়ে যান। যদি অস্বাভাবিক পরিস্থিতি থাকে, মেশিনটি স্বয়ংক্রিয়ভাবে থামবে এবং সুরক্ষা চালু করবে।
13) 5 পয়েন্টের পরিচিত পরামিতিগুলি পূর্বনির্ধারিত করা যেতে পারে। এটি গতি নিয়ন্ত্রণ করতে পারে এবং স্বয়ংক্রিয়ভাবে পরীক্ষার ডেটা সংগ্রহ করতে পারে। তারপরে এটি ফিরে আসবে এবং গণনা করবে
স্বয়ংক্রিয়ভাবে শক্ত হয়ে যায়।
স্পেসিফিকেশনঃ
| সর্বোচ্চ লোড | 1000N.m |
| আপেক্ষিক ত্রুটি | ±১% |
| টর্ক পরিমাপের পরিসীমা | ১০-১০০০ এন.এম. |
| টর্ক কোণের পরিমাপ পরিসীমা | ০°-১০০০০০° |
| টর্ক কোণের আপেক্ষিক ত্রুটি | ±১% |
| গতি | 0.২-১০০০°/মিনিট, ধাপবিহীন গতি নিয়ন্ত্রক |
| সর্বাধিক. চকগুলির মধ্যে দূরত্ব | ৫৫০ মিমি |
| ক্ল্যাম্প নমুনার মাত্রা | ¢6-¢32mm |
| বাহ্যিক মাত্রা | 1500×420×1250 মিমি |
| নিরাপত্তা সুরক্ষা | ইলেকট্রনিক কন্ট্রোল সিস্টেমের ওভারলোড এবং ওভারফ্লো, ওভারপ্রেস এবং ওভারহিট সুরক্ষা |
| শক্তি | একক ফেজ ০.৭৫ কিলোওয়াট |
| ওজন | প্রায় ৫৫০ কেজি |
| পাওয়ার সাপ্লাই | AC220V 50 Hz |
| পরিবেশের তাপমাত্রা | ১০°সি ০৪০°সি |
| আপেক্ষিক আর্দ্রতা | ≤ ৮০% |
